Hier kurz die Highlights: Volkommen galvanische Trennung des PC's vom Funkgerät Alle 3 Kanäle (NF vom Rx, NF zum Tx und PTT) werden über Optokoppler geführt Es ist nur EINE Spannungsversorgung (aus dem Gameport) erforderlich Zwei LED-Zeilen zeigen den Empfangs- und Sendepegel an Automatische Sende-/Empfangsumschaltung Etwas vergleichende Werbung sei hier erlaubt: Beachten Sie bitte die schon erwähnte, totale galvanische Trennung von Transceiver und Computer, die unser TOSI 2000 ermöglicht. Manch ein scheinbar lukratives Konkurrenzprodukt trennt nur EINEN Kanal, während der andere galvanisch durchgeschleift wird. Das dies den ganzen Aufwand ad absurdum führt, braucht wohl nicht näher erläutert zu werden... | |
|

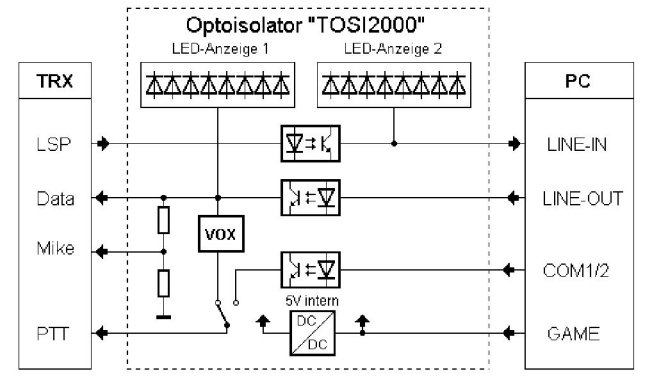

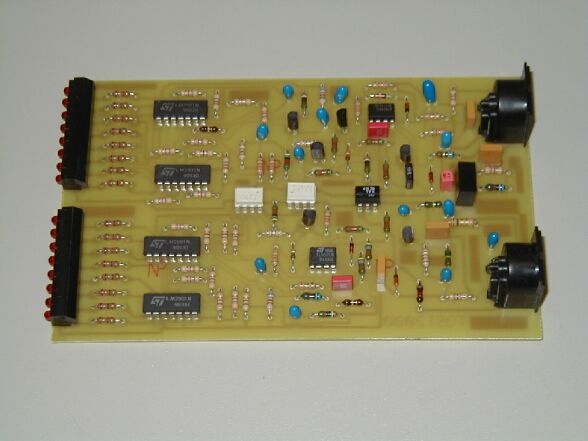

Mehr Detailinfos: Nicht nur für Benutzer der Soundkarte, auch für Anwender eines Modems für SSTV und Fax eignet sich die optische Trennbaugruppe TOSI 2000 mit der eine vollkommen galvanische Trennung von PC und Funkgerät erreicht wird. Dadurch werden Brummschleifen, HF-Einstrahlungen und sonstige Störgeräusche vermieden, die durch unbeabsichtigte Ausgleichsströme im Verbindungskabel entstehen. Mit einer Isolationsspannungsfestigkeit von über 1kV wird der PC auch vor statischen Entladungen über die Antenne des Funkgerätes oder benachbarte Blitzeinschläge geschützt. Spezielle lineare Optoisolatoren garantieren eine verzerrungsfreie Übertragung des NF-Bandes bis weit über 20kHz in beide Richtungen. Die max. Aussteuerbarkeit liegt bei ca. 1 V. Ein spezieller Ausgang stellt eine auf Mikrofonpegel abgeschwächte Signalspannung zur direkten Speisung des MIC-Einganges eines Tranceivers zur Verfügung. Neben der galvanischen Potentialtrennung der NF-Signale enthält die Baugruppe eine doppelte Pegelanzeige mit je acht LED, so daß auch Anwender ohne geeignete Meßmittel über eine In-etwa-Anzeige verfügen und ihre peripheren Geräte nicht wie bisher ohne jegliche Kenntnis der Pegelverhältnisse ansteuern müssen. Die PTT-Steuerung des TOSI2000 funktioniert auf zwei verschiedenen Wegen: Falls die COM-Schnittstelle über die jeweilige Anwendersoftware keinen geeigneten DC-Pegel bereitstellen kann, wird vollautomatisch die interne VOX wirksam, die auf die ohnehin anliegenden NF-Sequenzen anspricht. Als Kriterium für die Daten-VOX dient das Aufleuchten der ersten LED im Sendekanal. Ist der NF-Pegel kleiner als dieser festgelegte Wert, wird ohne ein DC-Signal (RTS) von der seriellen Schnittstelle nicht auf Sendung geschaltet. Wegen der großzügen Bauteilanordnung können sich auch weniger geübte Selbstbauer an den Bausatz heranwagen: Für die Inbetriebnahme sind keine speziellen Meßmittel erforderlich, ein preiswertes Vielfachmeßgerät genügt, weil die kritischen Bauteile bereits vorselektiert zur Auslieferung kommen. TOSI2000 ist für ein kleines ISEL-Gehäuse ausgelegt und paßt sich damit gut an ähnliche Geräte wie SSTV- oder FAX-Konverter, TNC etc. an. Die Stromversorgung erfolgt aus dem Game-Port, es kann aber auch ein geeignetes Netzgerät verwendet werden. Technische Daten * 2 Kanäle (Senden und Empfangen) * max. Ein-/Ausgangsspannung: 1V (2,6Vss) * Frequenzbereich: 10Hz - 20kHz * Pegelanzeige: 2 * 8 LED's * PTT-Steuerung über VOX oder RTS/DTR * Spannungsversorgung: 5V +0,2V -0,1V, max. 200mA (aus Gameport) * Kapazität zwischen den Gruppen 'PC' und 'Transceiver': ca. 50 pF * Isolationswiderstand zwischen den Gruppen: > 10 MOhm * Isolationsspannung: ca. 1kV (Kein Erzeugnis im Sinne von IEC 664/VDE 0110 !) * Anschlüsse: 2 * 5pol. DIN-Buchsen * Abmessungen: 160*100mm Das Gerät ist verfügbar als Bausatz (EURO 46,-) und als Baugruppe (EURO 59,-), beides ohne Gehäuse. |
