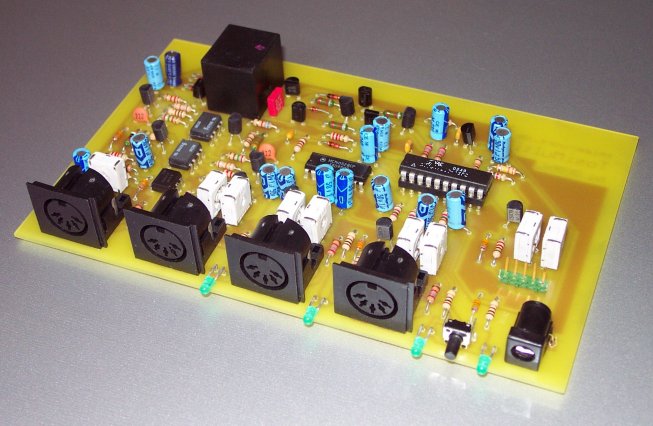

Für alle (Amateurfunk - ) Betriebsarten für die der PC mit seiner Soundkarte zur Anwendung kommt eignet sich die optische Trennbaugruppe TosiMulti, mit der eine vollkommen galvanische Trennung von PC und Funkgerät erreicht wird. Dadurch werden Brummschleifen, HF-Einstrahlungen und sonstige Störgeräusche vermieden, die durch unbeabsichtigte Ausgleichsströme im Verbindungskabel entstehen können. Mit einer Isolationsspannungsfestigkeit von über 1kV wird der PC auch vor statischen Entladungen über die Antenne des Funkgerätes oder benachbarte Blitzeinschläge geschützt. Spezielle lineare Optokoppler garantieren eine verzerrungsfreie Übertragung des NF-Bandes bis weit über 20kHz in beide Richtungen. Die max. Aussteuerbarkeit liegt bei über 1Veff (2,8Vss).
Die Baugruppe besitzt einen Anschluss für den PC (5pol. DIN-Buchse) und auf dem gleichen Potenzial eine Anschlussmöglichkeit für ein Mikrofon (3pol. Pfostenreihe). Mit einem Trimmpoti kann eine Grundeinstellung des Pegels vom PC vorgenommen werden.
Für den Anschluss von bis zu 4 Funkgeräten stehen drei 5pol. DIN-Buchsen und eine 5-polige Pfostenleiste zur Verfügung.
Mittels Trimmpotis kann der Aus- und Eingangspegel für jeden Transceiver individuell eingestellt werden.
Die PTT-Steuerung des TosiMulti funktioniert auf zwei verschiedenen Wegen: Falls die COM-Schnittstelle über die jeweilige Anwendersoftware keinen geeigneten DC-Pegel bereitstellen kann oder man keine zusätzliche Leitung verdrahten möchte, wird vollautomatisch die interne VOX wirksam, die auf die ohnehin anliegenden NF-Sequenzen anspricht.
Es wird nur eine Spannungsversorgung von 10…16VDC benötigt. Ein DC/DC-Wandler versorgt intern den potenzialgetrennten Teil auf der PC - Seite.
Für die Inbetriebnahme des Bausatzes sind keine speziellen Messmittel erforderlich. Exemplarstreuungen der Optokoppler machen eine Selektion zweier Widerstände erforderlich. Diese kommen beim Bausatz selbstverständlich bereits vorselektiert zur Auslieferung.
Technische Daten
* 3 potenzialgetrennte Kanäle: Audio Senden, Audio Empfangen und PTT
* max. Eingangsspannung: 5V (14Vss) *
* Eingangswiderstand: ca. 10 kOhm
* max. Ausgangsspannung: 1V (2,8Vss)
* Ausgangsspannung für jeden Transceiver einstellbar von 0...max. Wert
* Ausgangswiderstand: ca. 500 Ohm
* Verstärkung: Für Senden und Empfangen getrennt einstellbar von 0...2,5.
* Frequenzbereich: 10Hz - 20kHz
* Kapazität zwischen den Gruppen ‚PC' und ‚Transceiver': ca. 40 pF
* Isolationswiderstand zwischen den Gruppen: > 10 MOhm
* PTT-Steuerung über eingebaute VOX oder ext. Schaltsignal aus dem PC
* Spannungsversorgung: 10…16V, ca. 130mA
* Isolationsspannung: ca. 1kV (Kein Erzeugnis im Sinne von IEC 664/VDE 0110 !)
* Anschlüsse:1* 5pol. DIN-Buchse für den PC
1* 3pol. Stiftleiste für ein Mikrofon
3* 5pol. DIN-Buchse für je ein Transceiver
1* 5pol. Stiftleiste für einen weiteren Transceiver
1* Hohlsteckerbuchse für die Spannungsversorgung
* Auswahl des Transceiver - Anschlusses: über einen Drucktaster
* Anzeige des aktiven Anschluss: über Leuchtdioden
* Abmessungen: 155*95 mm
Das TosiMulti gibt es als Bausatz (EUR 59,00) und Baugruppe (EUR 75,00).
