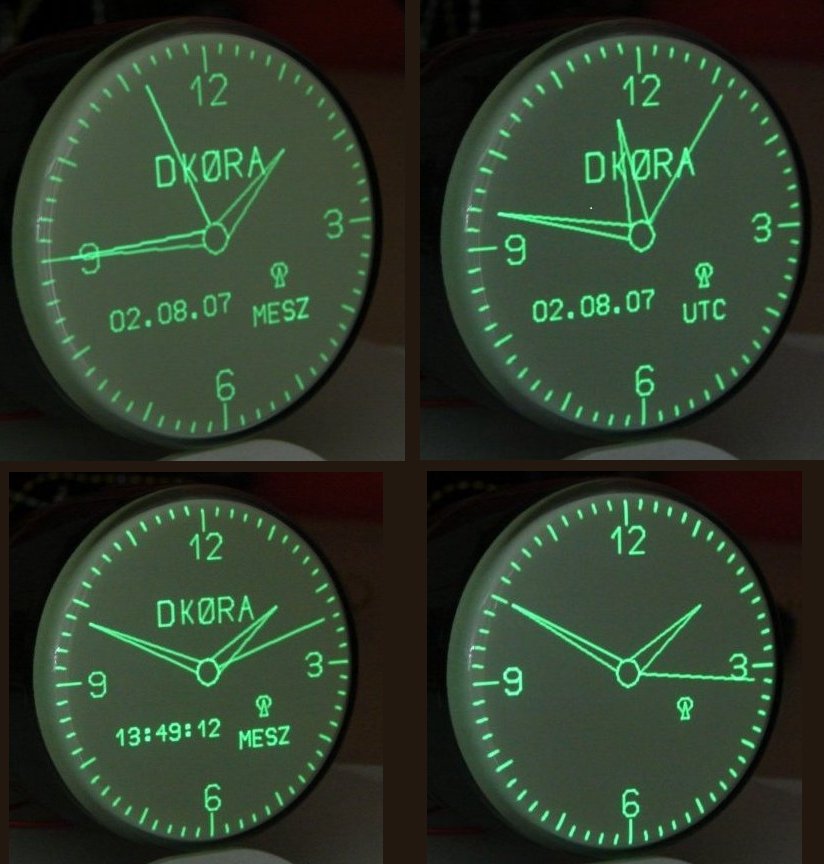

Die Uhr bietet Umschaltmöglichkeiten zwischen
 |

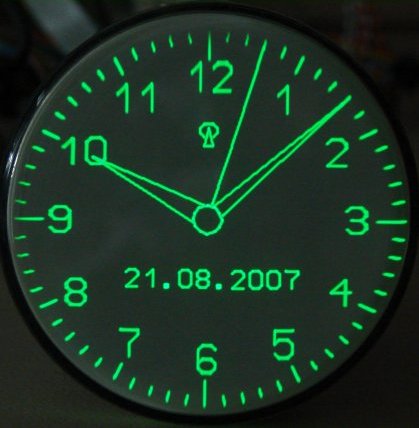

Alternativ können Sie die NICHT-Funkamateur-Version ohne Rufzeichen und ohne UTC, dafür mit ALLEN Stundenzahlen bekommen. For users in the UK receiving the DCF77 this version offers the option to switch to CET-1h. |

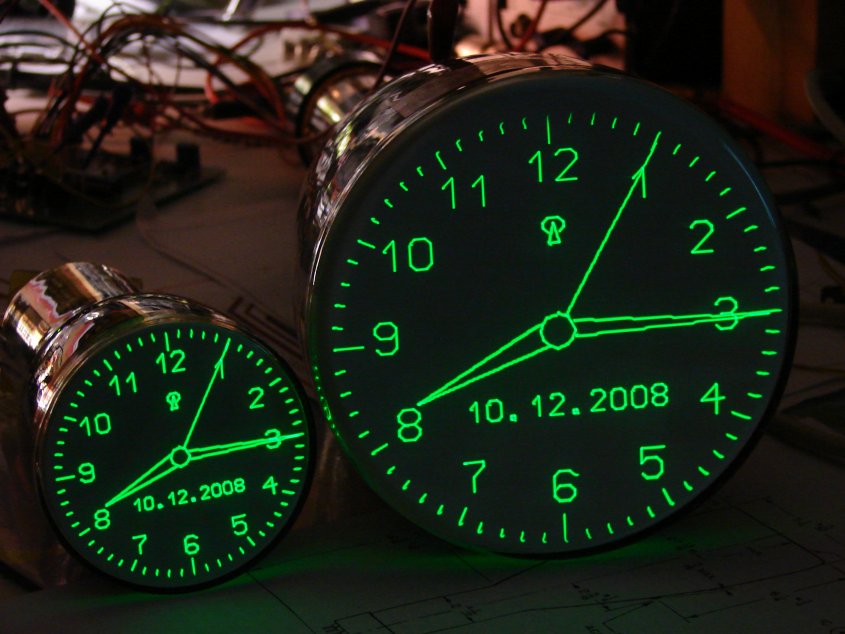

Auch große Röhren lassen sich verwenden. Hier eine D7-16 neben der 5ADP1
Eine Anschaltskizze, Stromlauf- und Bestückungsplan sowie eine Beschreibung werden mitgeliefert. Getestet haben wir bisher folgende Röhren:
DG7-12 C, D7-16, DG7-32, DG7-52 A, D10-160, D13-480, BW-Y-101 (2 AP 1 A), 5ADP1, RFT B7 S4-01, RFT B7 S2. Gegebenenfalls müssen ein oder 2 Widerstände angepasst werden. Tipps in der Anleitung.

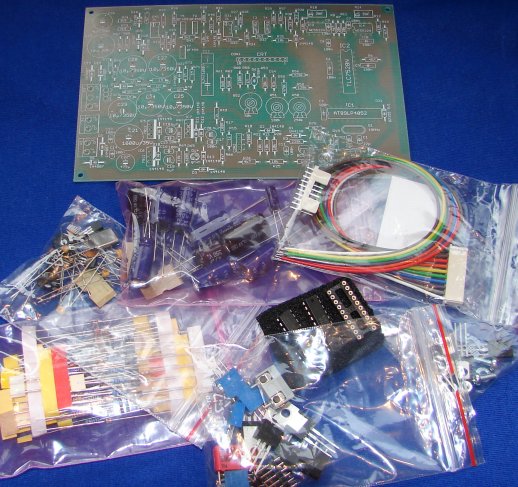

Unser Bausatz EUR 99,00
|
und unsere Baugruppe EUR 175,00
|

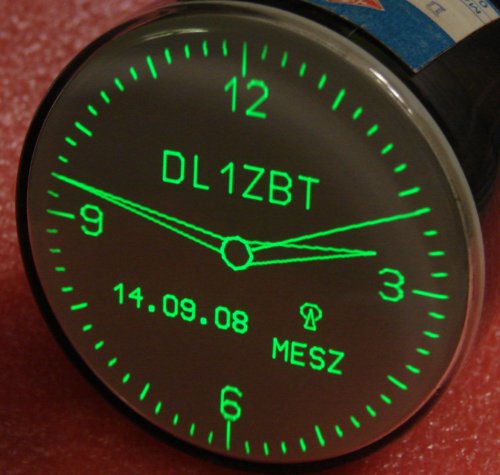

Beim Kauf teilen Sie uns bitte das anzuzeigende Rufzeichen mit. Dieses ist fest eingestellt und kann durch Sie leider nicht mehr verändert werden.
An English Manual is available here
Wegen Neugestaltung unseres E-Shop's sind diese beiden Produkte derzeit dort noch nicht zu finden. Eine Bestellung ist dennoch jederzeit ganz formlos via E-Mail möglich.
Zum Betrieb ist noch ein Trafo, selbstverständlich die Röhre und, falls gewünscht, ein DCF77-Empfänger erforderlich ! Diese Teile sind weder Bestandteil des Bausatzes noch der Baugruppe !
Sie haben noch keine Röhre oder einen passenden Trafo ? Dann schauen Sie bitte bei 'Frag´ Jan Zuerst' vorbei. Neben blau leuchtenden Röhren findet man hier jede Menge Bauteile rund um Röhrentechnik. Ein Tipp sind auch die hier erhältlichen Einzelkontakte, mit denen auch exotische Sockel leicht herzustellen sind.
Für die gängige D7-16 und die B7 S2 haben wir eine Leiterplattenzeichnung des Sockels im XPS-Format erstellt. Als Skalierungshilfe beim Ausdruck ist eine Hilfslinie eingeblendet.
Einige Tipps zum Anschluss eines DCF77-Empfängers als PDF
Wie wird die 5ADP1 betrieben ? (PDF)
D7-16
B7 S2
