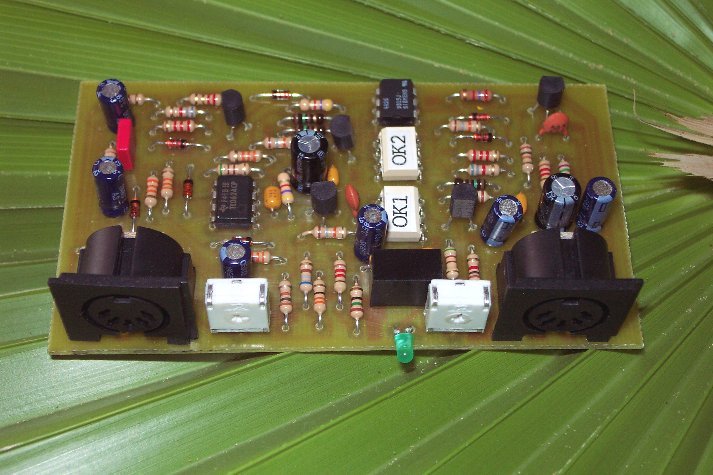

Nicht nur für die vielen SSTV - und Fax - Programme, auch für andere Bild- und Schriftübertragungsverfahren eignet sich diese optische Trennbaugruppe, mit der eine vollkommen galvanische Trennung von PC und Funkgerät erreicht wird. Selbstverständlich werden beide Richtungen, also die Signale vom PC als auch zum PC isoliert. Dadurch werden Brummschleifen, HF-Einstrahlungen und sonstige Störgeräusche vermieden, die durch unbeabsichtigte Ausgleichsströme im Verbindungskabel entstehen können. Mit einer Isolationsspannungsfestigkeit von über 1kV wird der PC auch vor statischen Entladungen über die Antenne des Funkgerätes oder benachbarte Blitzeinschläge geschützt. Spezielle lineare Optoisolatoren garantieren eine verzerrungsfreie Übertragung des NF-Bandes bis weit über 20kHz beider Kanäle. Hinzugekommen sind pro Kanal ein Trimmpoti, mit dem eine Grundeinstellung der Verstärkung vorgenommen werden kann. Da die PTT-Steuerung über die eingebaute VOX erfolgt, erübrigt sich die separate Leitung, die oft an einen COM-Port angeschlossen werden muss. Bei Bedarf kann hierfür zusätzlich ein separater Eingang benutzt werden, der ebenfalls über einen Optokoppler geführt wird. Das Gerät benötigt nur eine Spannungsversorgung von 5V, die aus dem Gameport entnommen werden kann.
Abmessungen: 100 x 55 mm
